Installation du filtre Grey Water Filter Light

Le filtre doit être installé sur une surface plane, solide et à l’abri du gel, par exemple sur un lit de gravier ou de cailloux, ou sur une dalle de béton coulée. Le filtre doit être aligné horizontalement, tant dans le sens longitudinal que transversal, afin de garantir un écoulement uniforme des eaux usées et d’exploiter au mieux toute la surface filtrante du matériau filtrant.

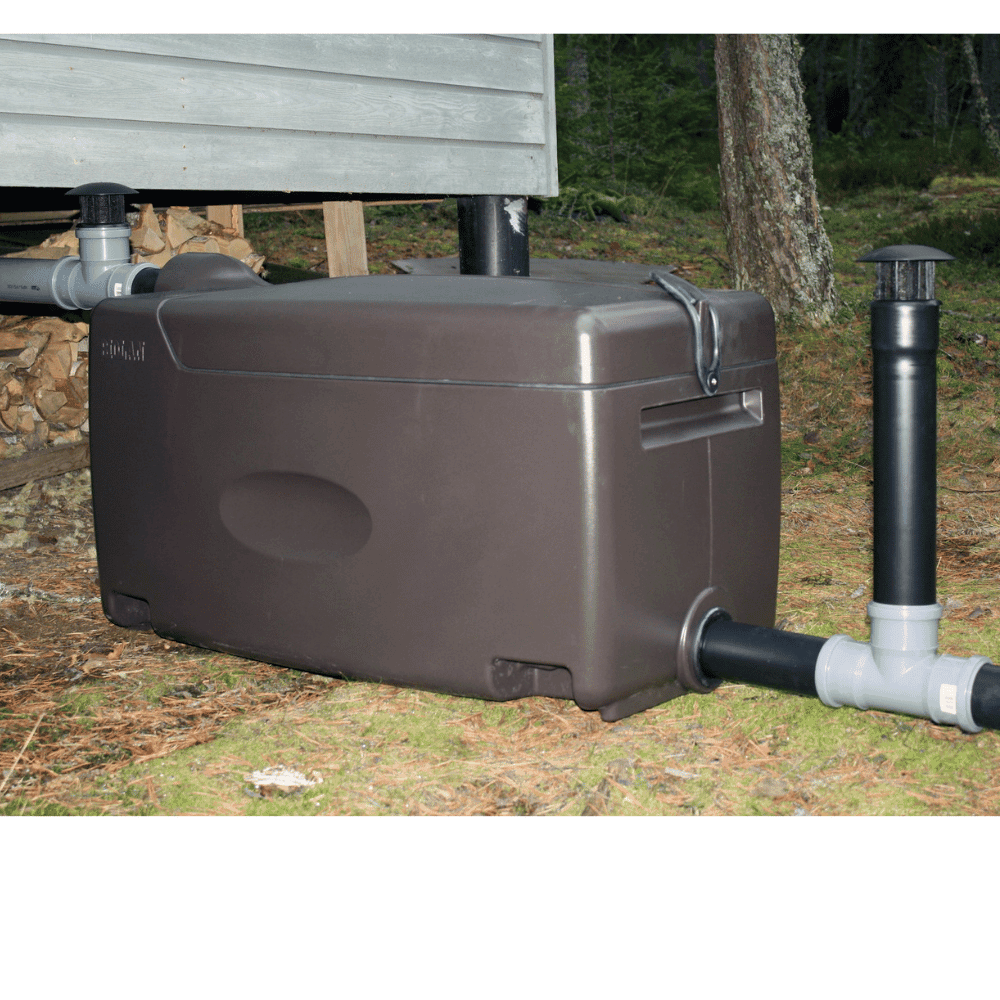

Installation à l’extérieur
Le filtre à eaux grises Biolan Light peut être installé soit en surface, soit partiellement enterré. Il doit être placé à un endroit où l’eau ne stagne pas, par exemple en cas d’inondation. L’installation peut être mise en place à l’air libre sans protection contre les intempéries. Comme elle n’est pas isolée, elle doit être placée en hiver dans une pièce où la température reste supérieure au point de gel.

Installation à proximité de bâtiments d’habitation
Si le filtre est installé à l’intérieur ou àproximitéimmédiate d’un bâtiment d’habitation (par exemple sous une terrasse), la conception doit prévoir un accès séparé pour l’entretien. Le local doit être équipé d’un siphon de sol ou reposer sur un sol naturel afin de pallier d’éventuels problèmes.

Circulation de l’air

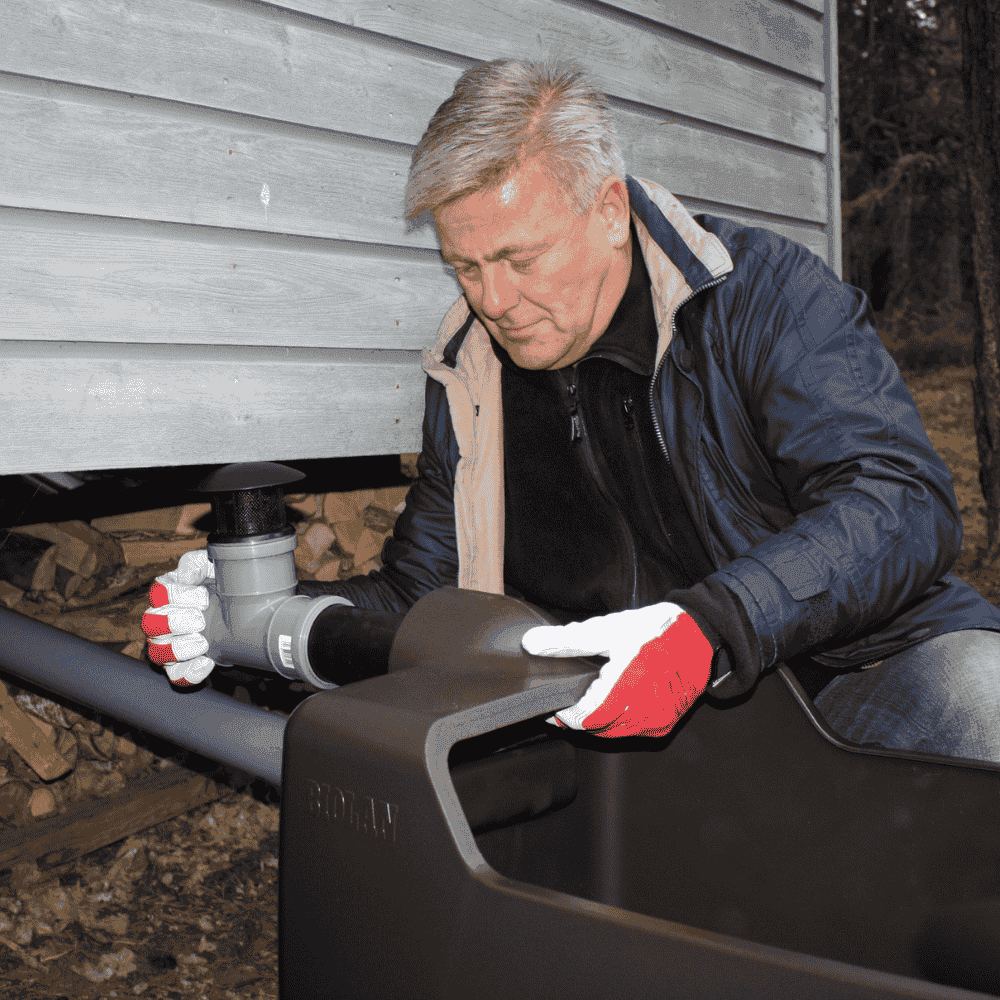

Le filtre fonctionne grâce à des micro-organismes qui ont besoin d’oxygène ; c’est pourquoi une ventilation adéquate doit être assurée. Deux raccords en T sont fournis avec le module pour la ventilation. Une ventilation naturelle efficace nécessite une différence de hauteur entre l’orifice d’entrée d’air et l’orifice de sortie d’air (du bas vers le haut) ainsi que d’éventuelles différences de température (du froid vers le chaud).

L’air d’alimentation du filtre est aspiré par l’extrémité du tuyau de sortie ou par un tuyau d’air ascendant reliant le tuyau de sortie à la surface du sol. Dans le cas d’installations extérieures, l’air évacué est acheminé vers le toit via le système de ventilation des eaux usées ou vers la cour via un tuyau d’air situé dans le canal d’alimentation. Dans le cas d’installations intérieures ou situées à proximité de bâtiments, l’air évacué est acheminé vers le toit via le système de ventilation des eaux usées.

Alimentation en eaux usées vers le filtre
Les eaux usées peuvent être acheminées vers le filtre soit via un système de canalisations en pente, soit via un puits de pompage. Lors de l’installation de canalisations en pente, une pente suffisante (au moins 1 à 1,5 %) est nécessaire pour garantir un écoulement sans entrave des eaux usées depuis le raccordement au réseau d’assainissement du bâtiment jusqu’au point d’évacuation. Une fosse septique n’est pas nécessaire.

Le module est équipé de raccords d’entrée et de sortie adaptés à un tuyau d’évacuation de 75 mm. L’entrée se trouve en haut du module, la sortie en bas. Deux modules peuvent être raccordés en série ou en parallèle.

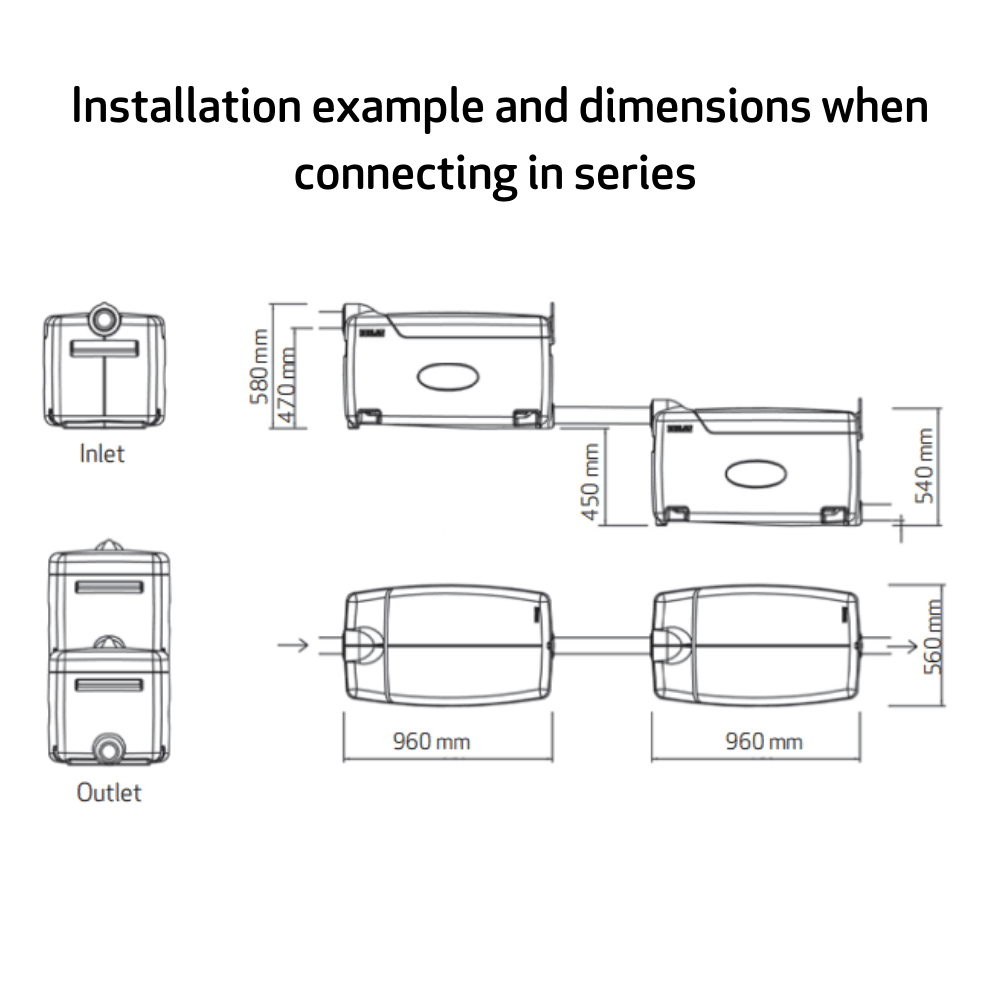

Montage en série
La canalisation d’eaux usées provenant du bâtiment est raccordée au premier module. La sortie du premier module est raccordée à l’entrée du deuxième module. L’eau provenant du deuxième module s’écoule comme d’habitude vers le point d’évacuation.

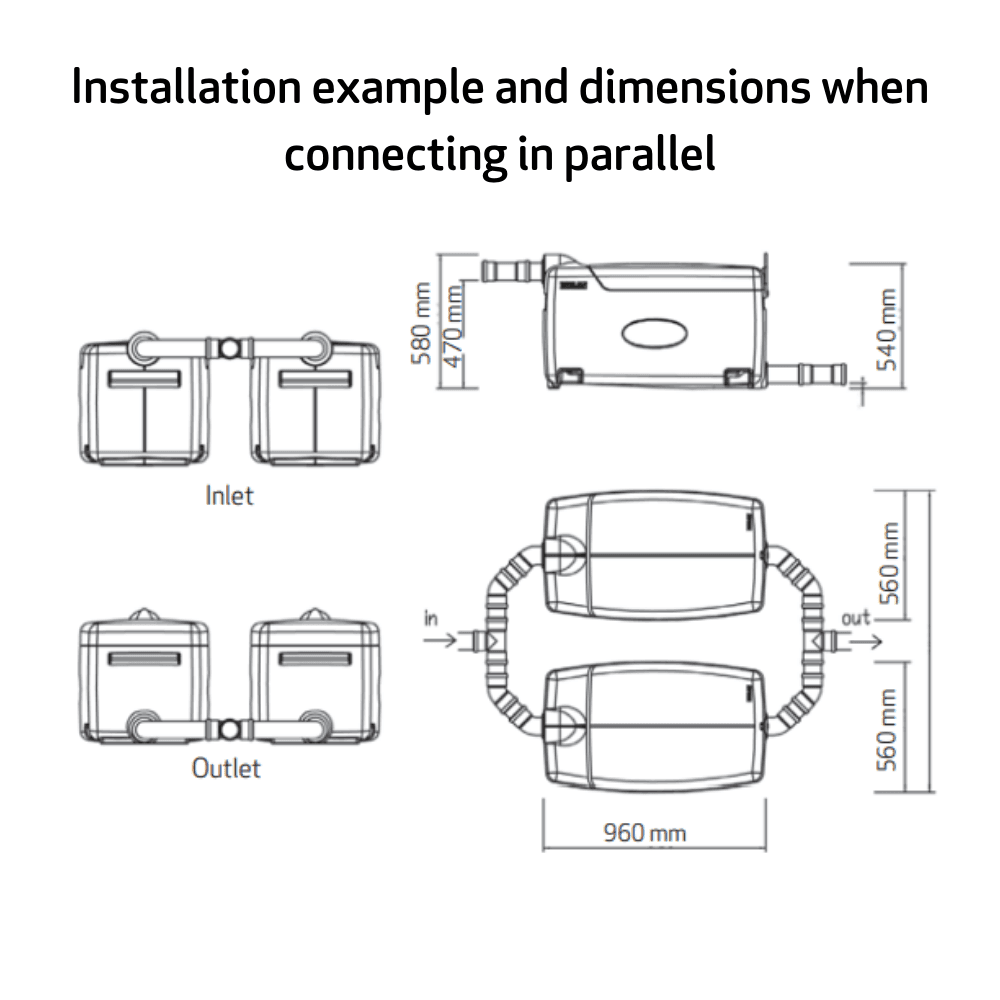

Montage en parallèle
Les eaux usées sont réparties entre deux modules à l’aide d’un raccord en manchon. Pour assurer une répartition homogène, il est recommandé de prévoir un tronçon droit de 80 cm dans le tuyau d’entrée, en amont du raccord en manchon, afin de réduire les turbulences dans le flux entrant.

Raccordement de quatre modules
Les eaux usées sont réparties entre deux modules montés en parallèle, suivis de deux autres unités montées en série.

Utilisation de fosses septiques existantes
Si des fosses septiques existantes sont utilisées dans le système d’évacuation des eaux usées, celles-ci doivent être étanches et en bon état.

Point de rejet des eaux usées
Leseauxusées épurées doivent être acheminées vers unpointde rejet approprié, par exemple un lit de gravier, une fosse d’infiltration ou un fossé à ciel ouvert. La conception doit garantir un écoulement sans entrave, même en cas de niveau élevé des eaux souterraines ou de surface. En cas de rejet dans un fossé à ciel ouvert, un clapet ou une grille doit être installé(e) à l’extrémité du tuyau afin d’empêcher la pénétration de rongeurs ou d’autres petits animaux.

Installation du matériau filtrant

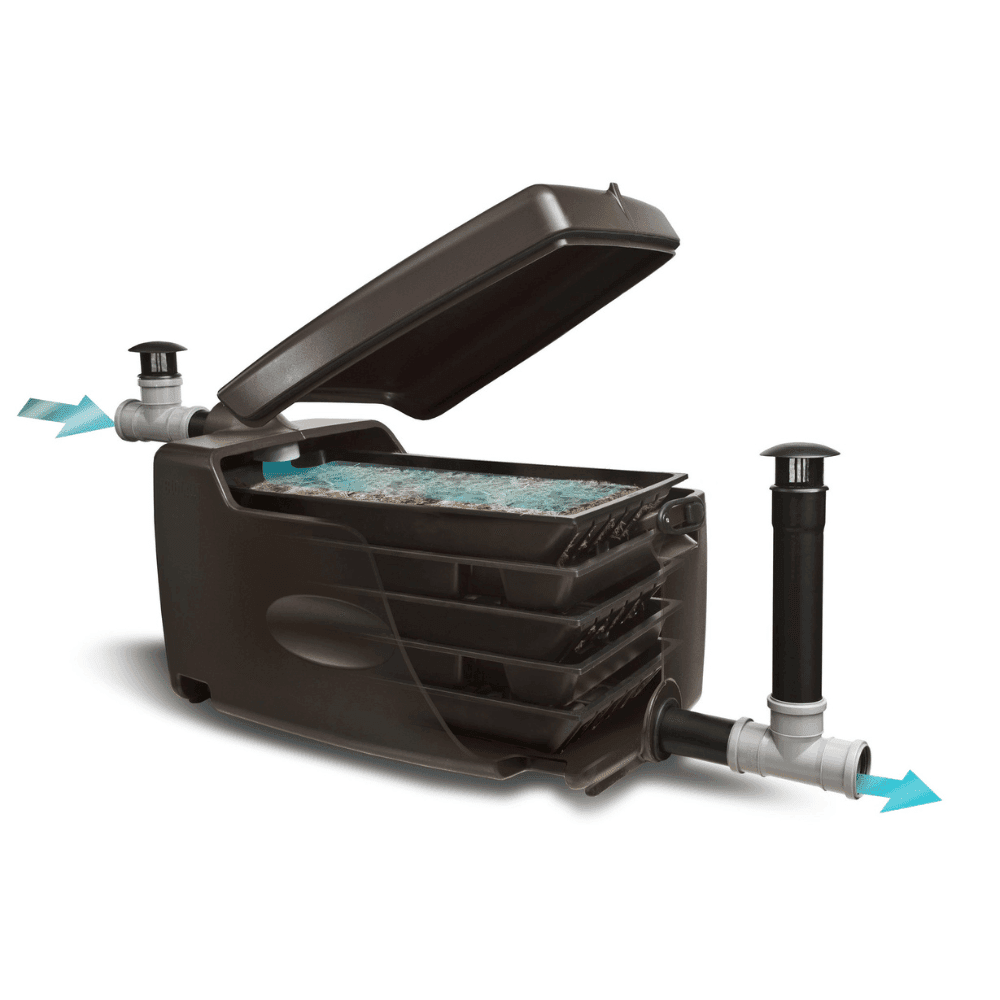

Le matériau filtrant est conditionné dans des sacs à l’intérieur de l’unité. Transférez le matériau du sac dans les caissons filtrants, aérez-le et répartissez-le uniformément dans le caisson en le tapotant légèrement. Une quantité initiale de matériau filtrant est fournie avec le filtre. Répartissez le contenu d’un sac dans les cinq caissons filtrants. Pour finir, reculez le matériau filtrant d’environ 5 cm par rapport aux fentes en V situées à l’extrémité de sortie du caisson. Empilez les caissons filtrants les uns sur les autres de manière stable dans le filtre et alternez l’orientation de chaque caisson :

– Les fentes de sortie (fentes en V) du bac inférieur doivent être orientées vers le côté sortie.
– Les fentes de sortie du deuxième bac à partir du bas doivent être orientées vers le côté entrée, et ainsi de suite.

Cette disposition garantit que l’eau s’écoule à travers tous les niveaux avant d’être évacuée.

Vérifiez attentivement les instructions d’installation et n’oubliez pas de noter la date d’installation dans le carnet d’entretien.

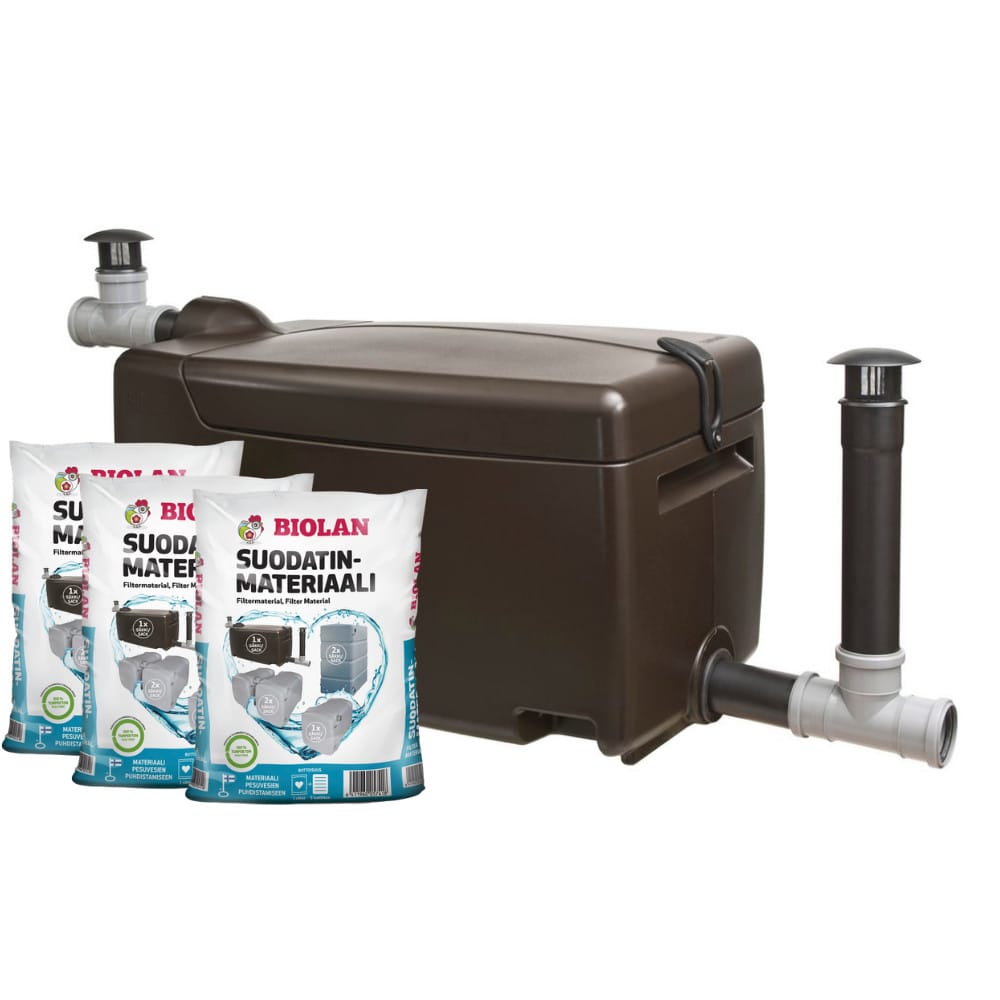

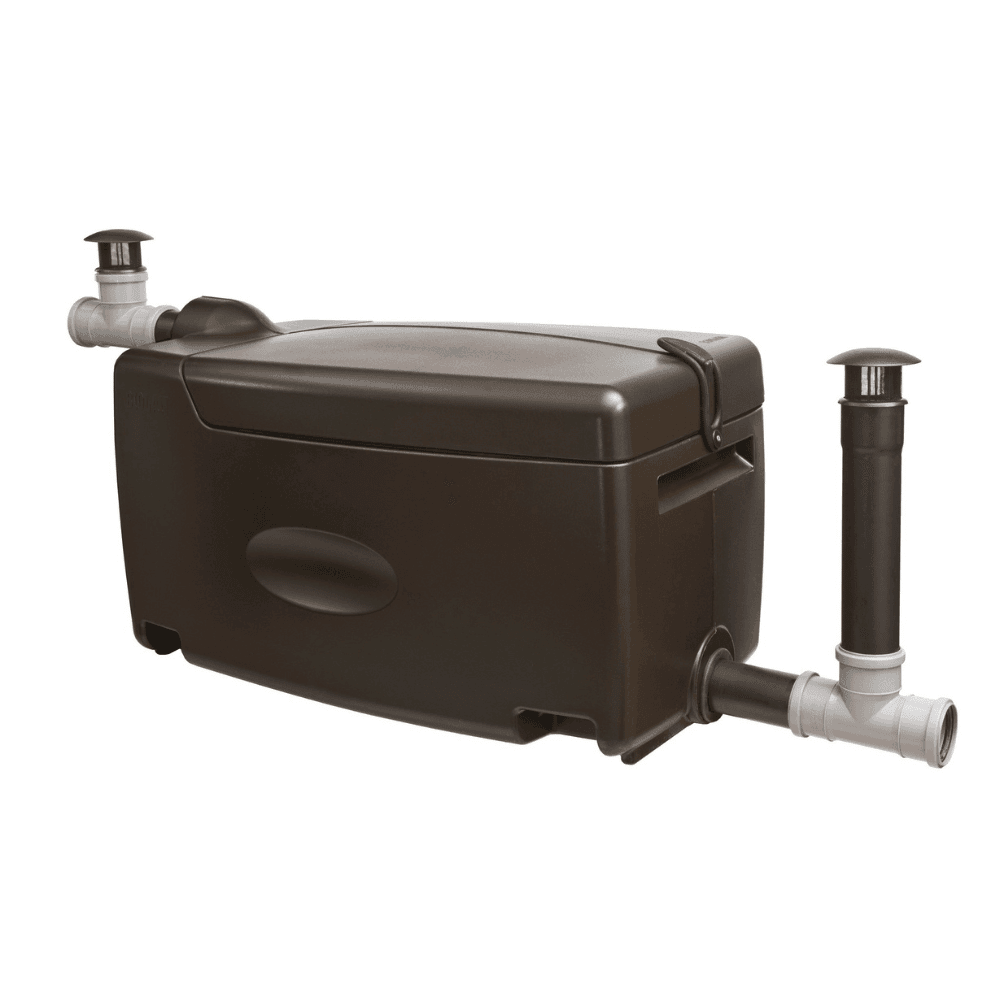

Le filtre à eaux grises Biolan Light est un module de filtration non isolé destiné au traitement des eaux usées issues de l’hygiène corporelle.

Matériau filtrant et entretien

Le matériau filtrant contenu dans le module conserve son efficacité de purification pendant environ 100 jours d’utilisation, après quoi il doit être remplacé conformément aux instructions d’entretien.

Matériaux de fabrication

Le filtre est composé de matériaux résistants au gel et n’est pas isolé. Il est fiable et durable.

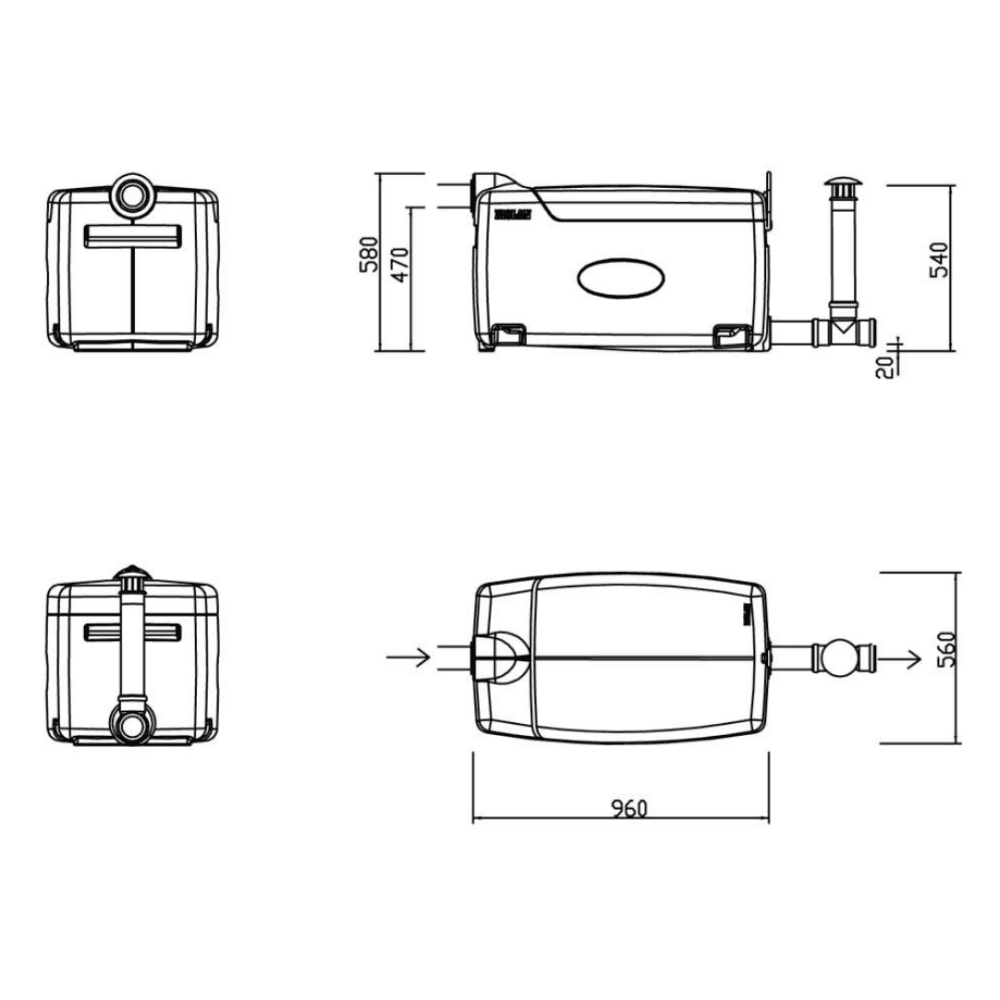

Dimensions

Dimensions du module (largeur x hauteur x profondeur) : 560 x 580 x 960 mm

Deux modules montés en parallèle (largeur) : environ 1 300 mm

Deux modules montés en série (profondeur) : au moins environ 2 030 mm

Raccords de tuyauterie : Ø 75 mm pour les canalisations d’eaux usées

Différence de hauteur entre l’entrée et la sortie : 450 mm (pente)

Capacité

– Capacité journalière : 300 litres/jour/module

– Débit maximal par heure : 50 litres/heure

Autres spécifications

– Poids sans matériau filtrant : 24 kg

– Longueur du parcours de l’eau à travers le matériau filtrant : 325 cm/module
